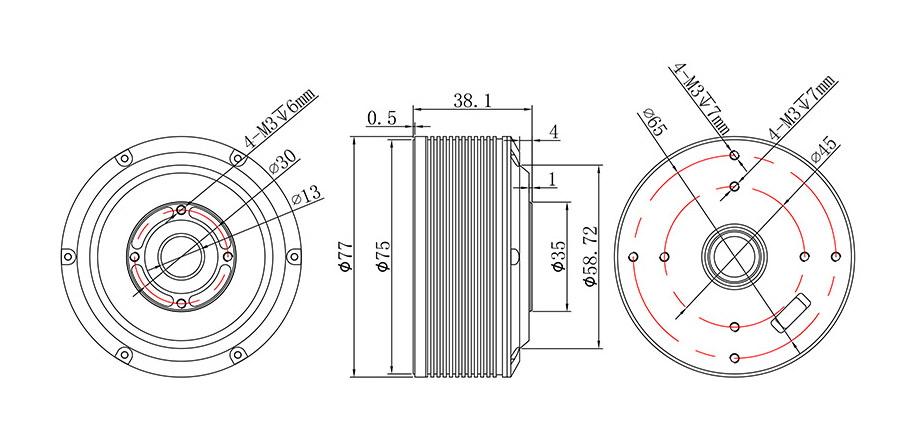

工程图

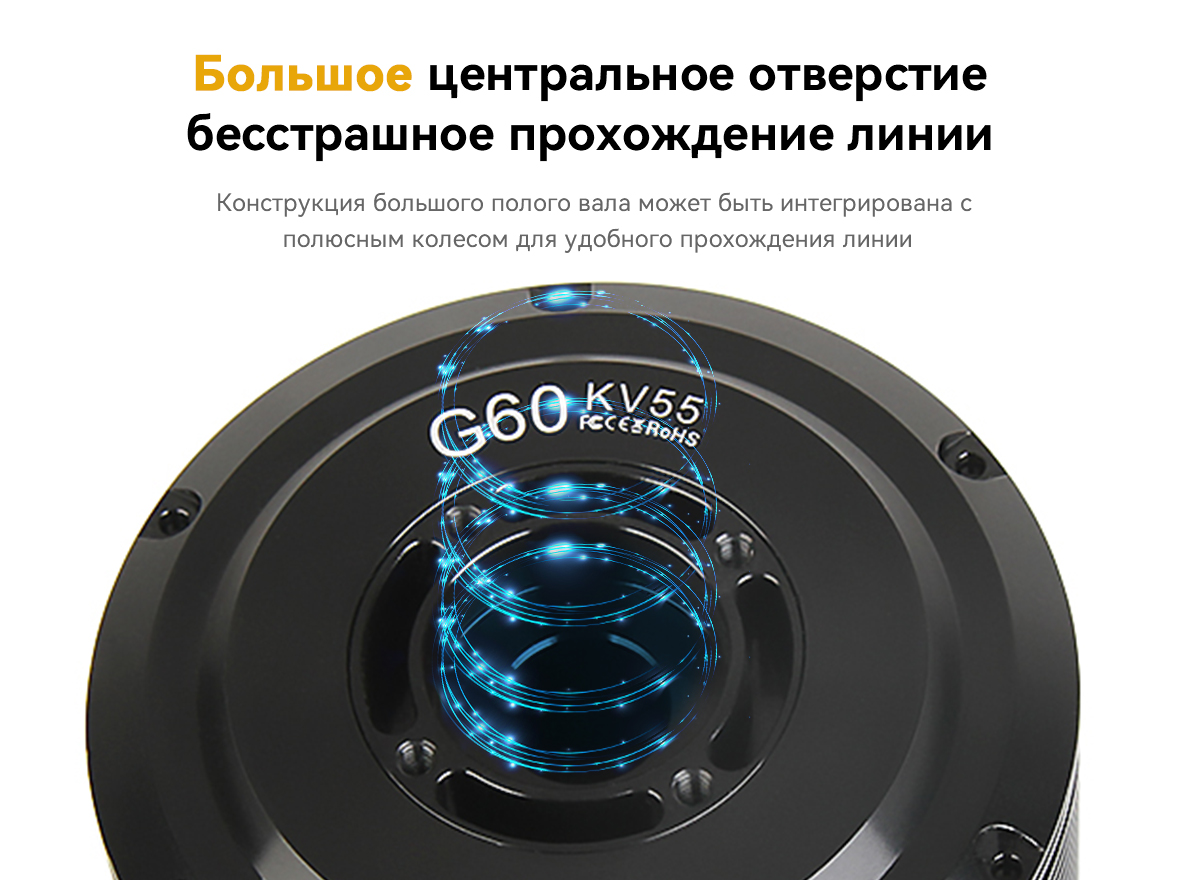

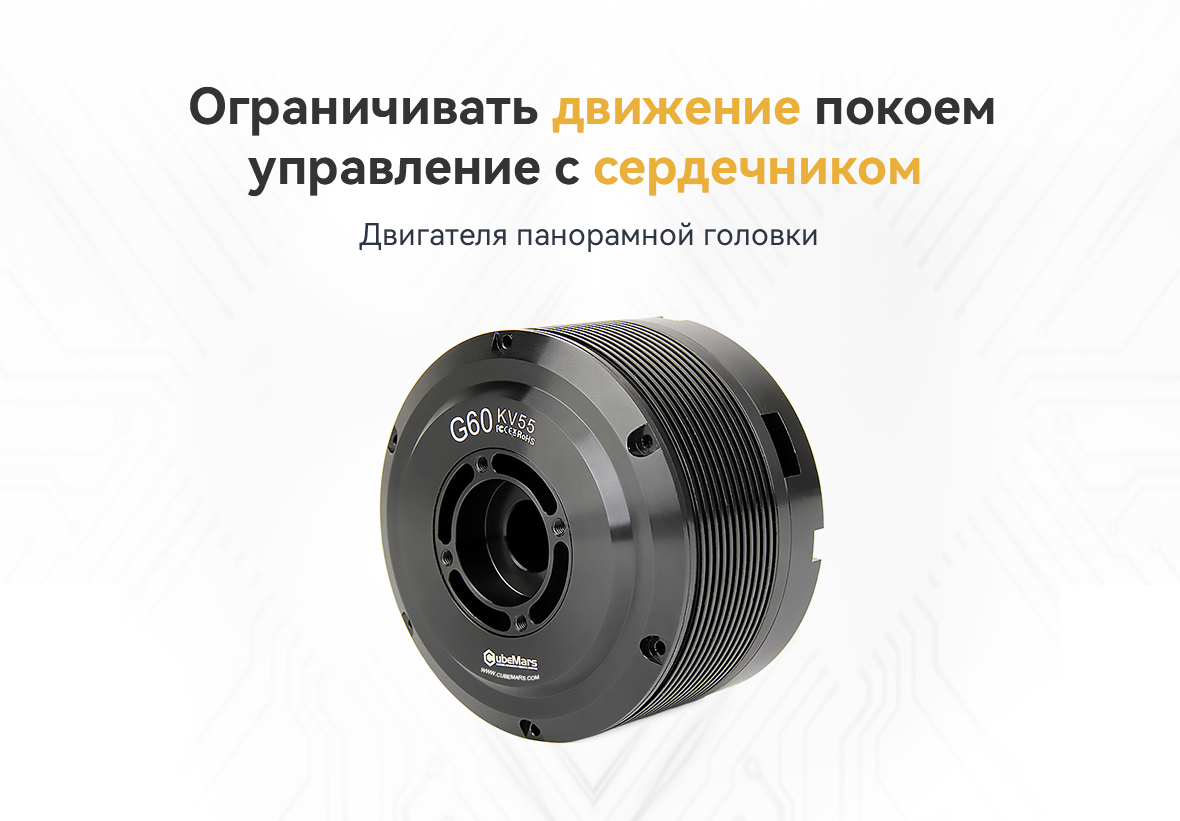

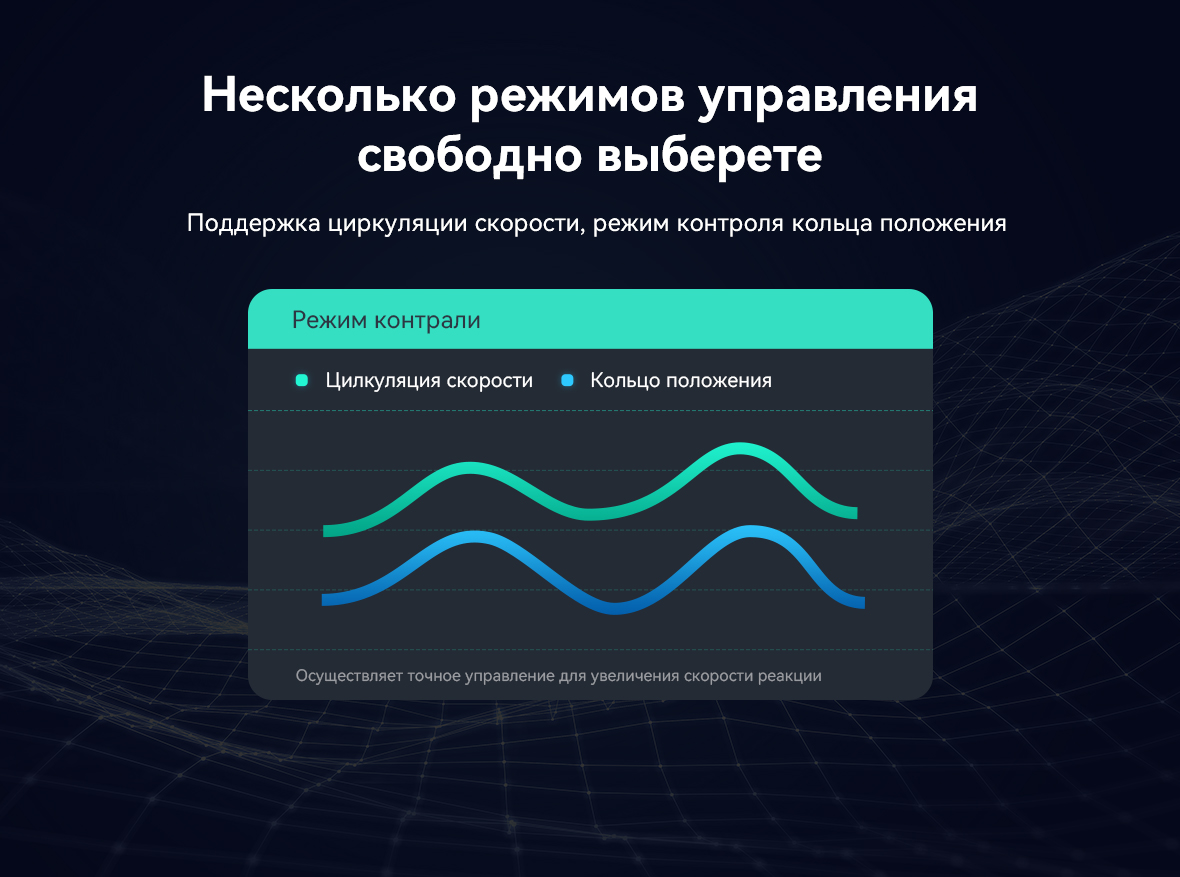

G60云台电机，采用大中心轴设计，可集成电滑环，方便过线。G系列云台电机整体低齿槽，低耗能，可以轻松实现快速响应，并且精度高达0.01°，可实现精准控制，同时，可选择支持速度环，位置环等多种控制模式，非常方便。

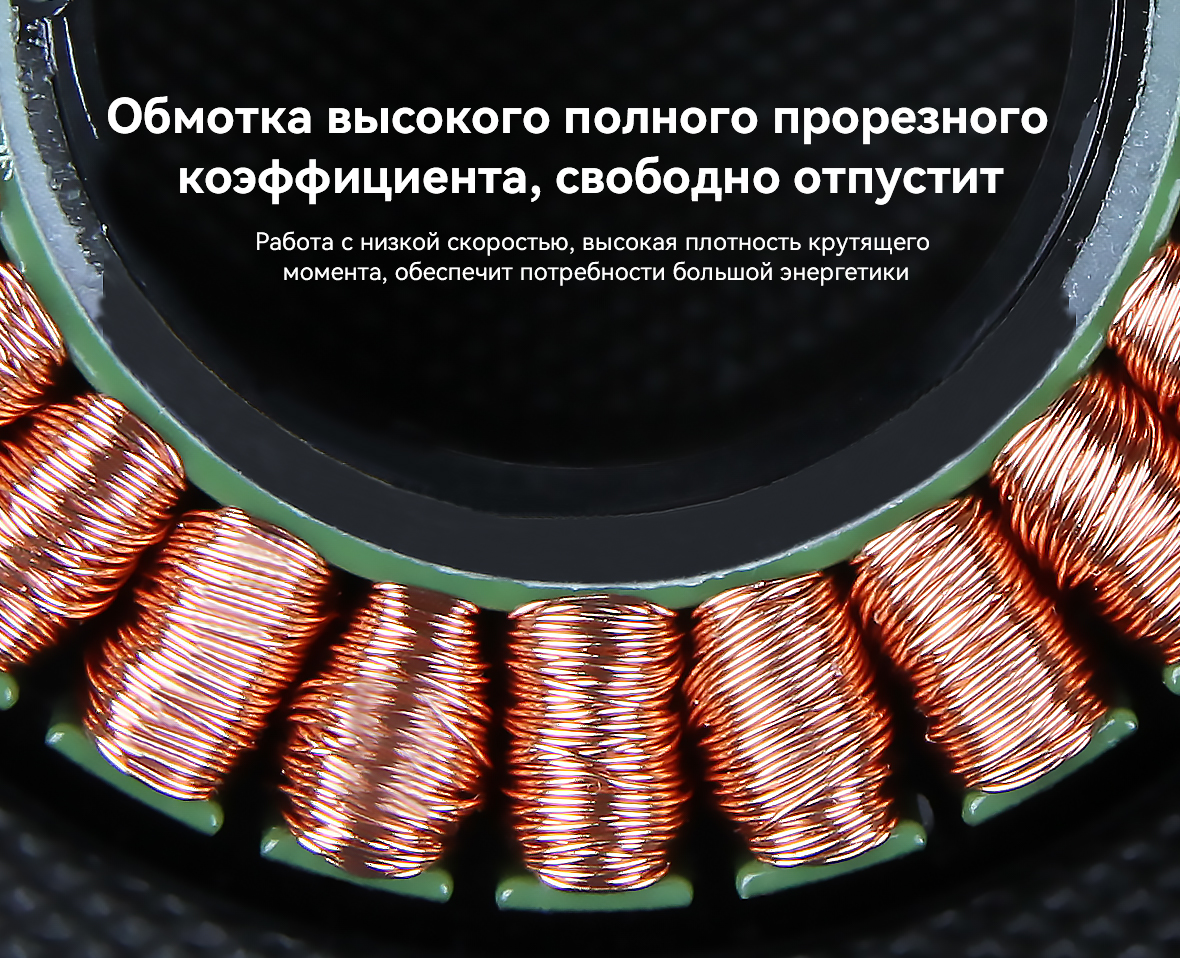

G60云台电机采用高满槽率绕组，低转速运行，高扭矩密度，满足大动力需求，而且防水防尘性能高，适用于云台系统以及自动驾驶系统，深受用户喜爱。
下面是G60云台电机工作环境及基本数据：
电机重量：472g
额定电压：24V
额定电流：3.1A
额定扭矩：0.6Nm
额定转速：850rpm
最大空载转速：1150rpm
堵转/峰值扭矩：1.75Nm
更多有关G系列云台电机详细信息或者需要定制云台电机的客户，可咨询在线顾问！
| 应用领域 | 云台，雷达 | 绝缘等级 | H |
| 驱动方式 | FOC | 绝缘耐压 | 500V 5mA/2s |
| 工作环境温度 | -20℃~50℃ | 绝缘电阻 | 500V 10MΩ |
| 线圈接法 | Star | 相数 | 3 |
| 极对数 | 14 | ||

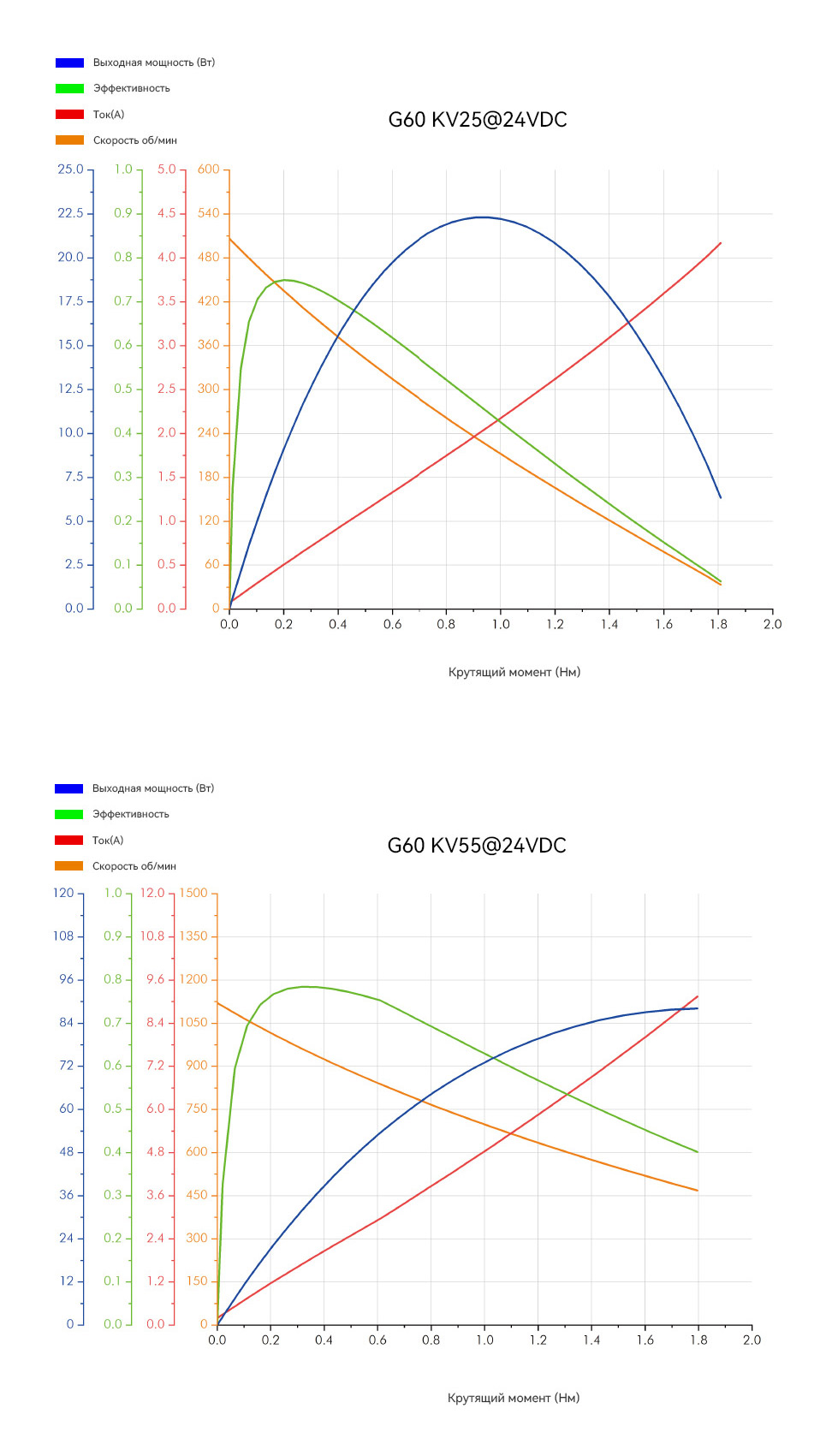

| 电气参数-KV25 | |||
| 额定电压（V） | 24 | 反电势常数Ke(V/krpm) | 44.30 |
| 空载转速（rpm） | 516 | 线电阻（mΩ） | 5500 |
| 额定扭矩（Nm） | 0.6 | 线电感（μH） | 2720 |
| 额定转速（rpm） | 310 | 转动惯量（gc㎡） | 355 |
| 额定电流（ADC） | 1.35 | 电机常数Km（Nm/√W） | 0.1919 |
| 峰值扭矩（Nm） | 1.75 | 机电时间常数（ms） | 0.96 |
| 峰值电流（ADC） | 4 | 电气时间常数（ms） | 0.49 |
| 速度常数Kv(rpm/V) | 25 | 重量（g） | 230 |
| 电气参数-KV55 | |||
| 额定电压（V） | 24 | 反电势常数Ke(V/krpm) | 20.05 |
| 空载转速（rpm） | 1140 | 线电阻（mΩ） | 1200 |
| 额定扭矩（Nm） | 0.6 | 线电感（μH） | 900 |
| 额定转速（rpm） | 840 | 转动惯量（gc㎡） | 355 |
| 额定电流（ADC） | 2.93 | 电机常数Km（Nm/√W） | 0.1871 |
| 峰值扭矩（Nm） | 1.75 | 机电时间常数（ms） | 1.01 |
| 峰值电流（ADC） | 8.9 | 电气时间常数（ms） | 0.75 |
| 速度常数Kv(rpm/V) | 55 | 重量（g） | 226 |
| 扭矩常数Kt(Nm/A) | 0.205 | 最大转矩密度（Nm/Kg） | 7.74 |
